При нажатии кнопки "Ввод" в таблице создаётся новая запись. Соответственно "Отмена" - означает не производить изменения в таблице. При нажатии на кнопку "Удалить", из таблицы удаляется соответствующая запись.
Рис.4.4. Фильтр
Если у нас в таблице существует много записей то, естественно, возникают определенные трудности с поиском необходимой нам записи.
Чтобы устранить эти трудности необходимо нажать на кнопку "Фильтр" (рис.4.4.).

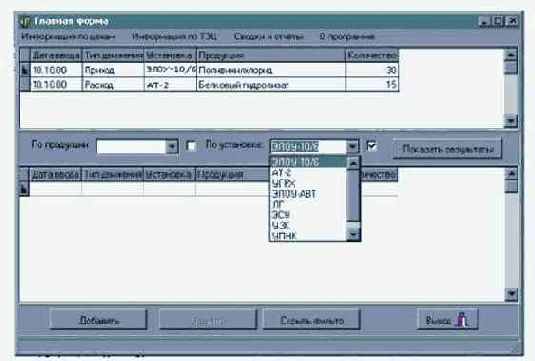

В выпадающем списке выбрать нужное нам значение записи и отметить галочкой (рис.4.5.).
Рис.4.5.

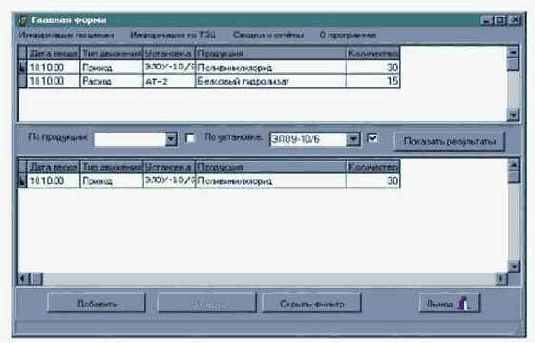

После нажатия кнопки "Показать результаты" в нижней таблице выводится список записей соответствующих заданному критерию. С этой таблицей можно работать также как и с верхней таблицей, т.е. добавлять и удалять записи.
Выбрав пункт меню "Сводки и отчёты" мы можем создать отчет по данным соответствующих таблиц.

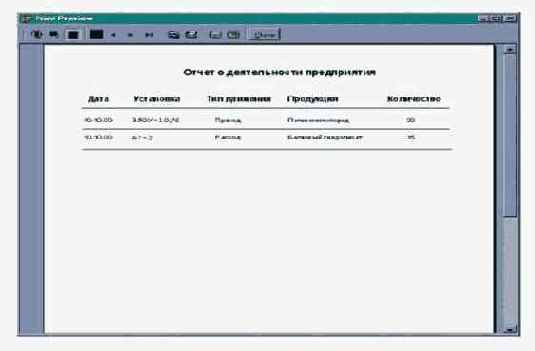

Отчет создается с помощью элемента QuickReport. Когда приложение запущено и выбран, к примеру, пункт "Отчёт о деятельности предприятия", отчёт будет выглядеть так (рис.4.6.).
Рис.4.6.
ГЛАВА 5. Безопасность и экологичность проекта.
Введение
Автоматизация и компьютеризация труда человека коснулась всех сфер его деятельности. В настоящее время ни одно предприятие, учреждение или организация не может функционировать достаточно эффективно без применения компьютерной техники. Непрекращающееся развитие любого предприятия, учреждения или организации, а как следствие объёмов и сложности информации требует расширения компьютерных сетей и автоматизированных информационных систем.
Но кроме очевидных выгод компьютерная техника несет в себе опасность здоровью и поэтому актуальной становится проблема охраны труда человека в процессе работы, сохранение его здоровья и работоспособности. Без строгого учёта правил техники безопасности и производственной санитарии, неточного выполнения требований техники безопасности может привести к аварии, либо к профессиональным заболеваниям и производственному травматизму. Охрана труда обеспечивается системой законодательных актов, социально-экономических, организационных, технических, гигиенических и лечебно-профилактических мероприятий и средств, направленных на создание таких условий труда, при которых исключено воздействие на работающих опасных и вредных производственных факторов. Создание наиболее благоприятных, комфортных условий труда, улучшение охраны труда и техники безопасности, без сомнения, ведет к более высокой производительности труда, социальному развитию и повышению благосостояния.
5.1. Анализ основных опасностей и вредных факторов.
5.1.1. Комплекс мер по охране труда оператора ПЭВМ.
Создание и широкое внедрение быстродействующих ЭВМ обусловило значительное увеличение количества РМ и, соответственно, количества работников, обеспечивающих функционирование вычислительной техники. Одновременно с этим изменяется характер труда, его содержание и условия, в которых он осуществляется. Усложнение функциональной структуры деятельности в связи с применением ЭВМ предъявляет новые, подчас повышенные требования к организму человека.
Недоучёт роли человеческого фактора при проектировании и создании РМ неизбежно отражается на качественных и количественных показателях деятельности работников, в том числе приводит к замедлению или ошибкам в процессе принятия решений. Рассмотрим основные требования по безопасности и охране труда оператора ЭВМ.
На качество и безопасность работ операторов влияет огромное число факторов. Работа большинства сотрудников сопряжена с умственным трудом. Так, операторы ЭВМ в течение рабочего дня должны воспринимать огромный объём информации и точно на неё реагировать. Значительное умственное напряжение и другие нагрузки приводят к изменению у работников функционального состояния центральной нервной системы нервно-мышечного аппарата рук. Для предупреждения переутомления и повышения трудоспособности необходимы и правильный режим труда и отдыха, и оптимальные микроклиматические условия, и правильная организация рабочего места. Нерациональная конструкция рабочего места вызывает необходимость поддержания вынужденной рабочей позы. Длительный дискомфорт вызывает повышенное напряжение мышц и обуславливает развитие общего утомления и снижение работоспособности. При длительной работе за дисплеем у операторов отличается выраженное напряжение зрительного аппарата с появлением жалоб на неудовлетворительность работой, нарушение сна, усталости и болезненных ощущений в области глаз, в пояснице и др. Работа с дисплеем связана с малой подвижностью и действием небольшой группы мышц, что может привести к профессиональному заболеванию – остеохондрозу. Необходимо проводить физические разминки во время перерыва. Для снятия психоэмоционального напряжения дополнительные перерывы в соответствии с санитарными нормами (10-30 минут) должны быть распределены по всему рабочему дню.
Кроме того, работоспособность оператора в значительной мере зависит от влажности и скорости движения воздуха, давления, состава воздуха в помещениях, уровня шума и вибрации, освещенности, окраски оборудования.
С целью обеспечения комфортных условий для обслуживающего персонала и высокой надёжности технологического процесса на РМ устанавливают дополнительные требования к воздушной среде производственных помещений. В помещениях с избытком явного места необходимо предусматривать регулирование подачи теплоносителя для соблюдения нормативных параметров микроклимата. В качестве нагревательных приборов в машинных залах ЭВМ и хранимых носителей информации следует устанавливать регистры из гладких труб или панелей лучистого отопления. Нельзя использовать для отопления машинных залов ЭВМ электронагревательные приборы и паровое отопление. В залах с работающими вычислительными машинами на рабочих местах операторов параметры микроклимата должны быть следующими:
- в холодные периоды года температура воздуха, скорость его движения и относительная влажность должны соответственно составлять: 22-24 С; 0,1 м/с; 40-60%.
- в теплое время года соответственно: 23-25 С; 0,1-0,2 м/с; 40-60%.
Воздух, поступающий в помещение, должен быть очищен от загрязнений, в том числе от пыли и микроорганизмов. Существует несколько видов вентиляции. В зависимости от побудителя она может быть: естественной, механической или смешанной. По своему назначению вентиляция подразделяется на приточную, вытяжную и приточно-вытяжную. По месту действия: местная и общеобменная, осуществляющая обмен по всему помещению.
Кондиционирование воздуха должно обеспечивать автоматическое поддержание параметров микроклимата в необходимых пределах в течение всех сезонов года, очистку воздуха от пыли и вредных веществ, создание наибольшего избыточного давления в чистых помещениях для исключения поступления неочищенного воздуха. Необходимо также предусмотреть возможность индивидуальной регулировки раздачи воздуха в отдельных помещениях.
5.1.1.1. Шум и вибрация.
Шум и вибрация являются одними из распространённых факторов внешней среды, неблагоприятно воздействующих на организм человека. Люди, работающие в условиях повышенного шума, жалуются на быструю утомляемость, головную боль, бессонницу. У человека снижается острота зрения и слуха, повышается кровяное давление, ослабляется внимание, ухудшается память. Вибрация, в свою очередь, влияет на центральную нервную систему, на вестибулярный аппарат, отрицательно действует на оборудование. Всё это приводит к значительному снижению производительности труда, росту количества ошибок в работе, уменьшению срока службы оборудования.
В помещениях операторов ЭВМ уровень шума не должен превышать 65 дБА. На рабочих местах в помещениях для размещения шумных агрегатов вычислительных машин (АЦПУ, принтеры и т.д.) уровень шума не должен превышать 75 дБА.
Снижение вибрации и шума, создаваемого на рабочих местах внутренними источниками, а также шума, проникающего извне, осуществляется следующими методами: уменьшением шума в источнике, оборудование, аппараты, приборы необходимо устанавливать на спец. фундаменты и амортизирующие прокладки. Стены и потолки производственных помещений, где установлены ЭВМ и др. оборудование, являющееся источником шумообразования, должны быть облицованы звукопоглощающим материалом с максимальным коэффициентом звукопоглощения в области частот 63-8000 Гц, независимо от количества единиц установленного оборудования. В качестве звукопоглощающего материала, могут быть использованы перфорированные плиты, панели и др. материал аналогичного назначения, а также плотная хлопчатобумажная ткань, которой драпируются потолок и стены. Также можно использовать подвесные акустические потолки.
5.1.1.2. Планировка рабочего места.
Эргономика – прикладная наука целью, которой является приспособление труда к физиологическим и психическим возможностям человека для обеспечения наиболее эффективной работы, которая не создаёт угрозы здоровью человека. Практика показывает, что планировка рабочего места должна удовлетворять требованиям удобства выполняемых работ и экономии энергии, и времени оператора, рационального использования производственных площадей и удобства обслуживания устройств ЭВМ. При планировке рабочего места необходимо учитывать удобство расположения дисплеев, принтеров, пульта ЭВМ, а также зоны досягаемости рук оператора. Эти зоны, установленные на основании антропометрических данных тела человека, дают возможность рационально разместить компьютер, его клавиатуру и дисплей.
Высота рабочей поверхности стола должна регулироваться в пределах 680-800 мм; при отсутствии такой возможности должна составлять 725 мм.
Дисплей должен удовлетворять следующим требованиям:
- важнейшие элементы конструкции должны быть расположены в центре поля зрения (клавиатура);
- элементы должны быть сгруппированы по функциональному признаку;
- рабочие поверхности должны быть расположены наклонно, по возможности перпендикулярно взгляду оператора;
- экран видеомонитора должен находиться от глаз пользователя на оптимальном расстоянии 600-700 мм, но не ближе 500 мм с учётом размеров знаков и символов.
Важнейшими характеристиками зрительного восприятия оператора являются: яркость, контрастность между объектами и фоном, и острота зрения. Контрастность по отношению к фону влияет на восприятие цветов. Так, например, лучше воспринимаются комбинации цветов: черный на желтом, черный на белом, зеленый на черном, белый на черном. Отсюда следует оптимальность выбора цветов:
- для экрана: белый на черном;
- для клавиатуры: черный на белом.
Наиболее удобно сиденье, имеющее выемку, соответствующую форме бедер и наклон назад. Спинка стула должна быть изогнутой формы, обнимающей поясницу. Высота её – 300 мм, ширина – не менее 380 мм, радиус изгиба – 300-350 мм. Рабочий стул (кресло) должен быть снабжен подъёмно-поворотным механизмом, обеспечивающим регуляцию высоты сидения и спинки. Рабочее кресло должно иметь подлокотники. Регулировка каждого параметра должна легко осуществляться, быть независимой и иметь надёжную фиксацию. На рабочем месте необходимо предусматривать подставку для ног.
Клавиатура должна располагаться на поверхности стола таким образом, чтобы соответствовать локтю сидящего оператора. Его рука должна быть согнута на 90 градусов в локтевом суставе, а предплечье – лежать горизонтально. Клавиатуру следует располагать на расстоянии 100-300 мм от края, обращенного к пользователю.
Помещения и их размеры должны соответствовать количеству работающих и размещаемому в них КТС. Расстояние между рабочими столами с видеомониторами должно быть не менее 2,0 м, а расстояние между боковыми поверхностями видеомониторов – не менее 1,2 м. В помещениях с ПЭВМ ежедневно должна проводиться влажная уборка, необходимо наличие аптечки первой помощи и углекислотного огнетушителя.
5.1.1.3. Освещение.
Правильное освещение рабочего места оператора облегчает его труд, снижает утомление, повышает производительность труда, снижает опасность производственного травматизма. Освещение может быть естественным и искусственным. Естественное освещение создаётся в производственных помещениях через оконные и другие остеклённые проёмы, искусственное – светильниками. Искусственное освещение в помещениях следует осуществлять в виде комбинированной системы освещения с использованием люминесцентных источников света в светильниках общего назначения. В качестве источников общего освещения должны использоваться лампы типа ЛБ и ДРЛ с индексом цветопередачи не менее 70 (R>70), в качестве светильников – установки с преимущественно отраженным или рассеянным светом. Светильники общего освещения следует располагать над рабочим столом в равномерно прямоугольном порядке. Для предотвращения засветок экрана дисплея прямыми световыми потоками должны применяться светильники общего назначения, расположенные между рядами рабочих мест. При этом линии светильников располагаются параллельно светопроёмам.
Осветительные установки должны обеспечивать равномерную освещенность с помощью приглушенного или рассеянного светораспределения. Для исключения бликов необходимо применять специальные фильтры для экранов, защитные козырьки или распологать источники света параллельно направлению взгляда на экран видеомонитора с обеих сторон.
Местное освещение обеспечивается светильниками, установленными непосредственно на столешнице или на его вертикальной панели, а также вмонтированными в козырёк пульта.
Источники света по отношению к рабочему месту следует располагать таким образом, чтобы исключить попадания в глаза прямого света. При естественном освещении необходимо применять средства солнцезащиты, снижающие перепады яркостей между естественным светом и свечением экрана дисплея. В качестве таких средств можно использовать регулируемые жалюзи.
5.1.1.4. Статическое электричество.
Для предотвращения образования и защиты от статического электричества в помещениях необходимо использовать нейтрализаторы и увлажнители, а полы должны иметь антистатическое покрытие.
5.1.1.5. Излучение.
Устройства визуального отображения генерируют несколько типов излучения: рентгеновское, видимое, ультрафиолетовое и т.п. Однако уровни этих излучений достаточно низки и не превышают действующих норм.
5.1.1.6. Пожарная безопасность на РМ.
Пожары в помещениях представляют особую опасность, так как сопряжены с большими материальными потерями. Как известно, пожар может возникнуть при взаимодействии горючих веществ, окислителя и источников зажигания. В помещениях присутствуют все 3 основные фактора, необходимы для возникновения пожара.
Особенностью современных ЭВМ является очень высокая плотность расположения элементов электронных схем. При прохождении тока по проводникам и деталям выделяется тепло, что может привести к пожароопасной ситуации. Серьёзную опасность представляют различные электроизоляционные материалы, используемые для защиты, от механических воздействий отдельных радиодеталей.
Всё это приводит к принятию серьёзных мероприятий защиты от пожаров, определяемых СП 512-78 "Инструкции по проектированию зданий и помещений для ЭВМ" и СНиП 11-2-80 "Противопожарные нормы проектирования зданий и сооружений". В этих документах изложены основные требования к огнестойкости зданий и сооружений, противопожарным преградам, эвакуации людей из зданий и помещений.
5.1.2. Производственные шумы и вибрация.
Шум на производстве снижает производительность труда, особенно при выполнении точных работ, маскирует опасность от движущихся механизмов, затрудняет разборчивость речи, приводит к профессиональной глухости, а при больших уровнях может привести к механическому повреждению органов слуха.
Нормирование шумов в производственных помещениях осуществляется по предельным спектрам или в дБ в соответствии с ГОСТ 12.1.036-81 "Шум. Общие требования безопасности". Предельные нормы шумов производственного помещения определяются характером выполнения работ. Максимальный уровень непостоянного шума на рабочих местах не должен превышать 125 дБ. Запрещается кратковременное пребывание в зонах с уровнями звукового давления свыше 135 дБ.
Зоны с уровнем звука более 85 дБ должны быть отмечены соответствующими знаками опасности, а работающие в этих зонах обеспечены средствами индивидуальной защиты.
Перечень мероприятий для борьбы с шумом включает:
- увеличение жесткости конструкций;
- замена металла на пластмассы если позволяет технология;
- замена зубчатых передач на фрикционные;
- применение экранов и глушителей для аэродинамических шумов;
- удаление рабочих мест из шумных зон, дополнительный отдых рабочих шумных цехов и помещений;
- применение индивидуальных средств защиты (наушники, шлемы, вкладыши) и др.
Вибрация возникает при движении транспортных средств, работе ударных механизмов, вращении неуравновешенных масс (роторов, электродвигателей и прочих механизмов). Характер воздействия вибрации на человека зависит от диапазона частот механических колебаний, направления их действия и продолжительности воздействия, и может вызывать у человека различные заболевания. Для снижения уровня вибраций, создаваемой машинами и механизмами, необходимо стремится тщательно балансировать вращающиеся массы, устанавливать амортизирующие прокладки под оборудование или монтировать его на специальных фундаментах. Требования к индивидуальным средствам защиты (специальные перчатки, обувь и др.) регламентируются в ГОСТ 12.4.002-84.
5.2. Расчёт уровня звукового давления в операторной ЭВМ.
В случае, когда несколько источников шума (ИШ) и расчётная точка (РТ) находятся в помещении, уровень звукового давления определяется по следующей формуле:
, (1)
где m - количество источников шума в помещении (в нашем случае это могут быть кондиционеры, сервера и т.д.);
Ф - фактор направленности источника шума:
- Ф = 1 - для источника с равномерным излучением;
- Ф = 2 - для источника с равномерным излучением на отражающей плоскости;
- Ф = 4 - для источника с равномерным излучением вблизи двухгранного угла;
S - площадь воображаемой поверхности правильной геометрической формы, окружающей источник шума и проходящей через расчетную точку;
В - постоянная помещения (м2), определяемая из соотношения В1000 * m , где В1000 - постоянная помещения на эталонной частоте 1000 Гц, устанавливаемая из таблицы в зависимости от объема помещения V, m -частотный множитель, определяемый в зависимости от объема помещения по таблице;
Li - уровень звуковой мощности i-го источника шума, дБ;
- коэффициент, учитывающий влияние ближнего акустического поля, принимаемый в зависимости от отношения
к максимальным габаритным размерам источника шума lмах.
Рассчитаем уровень звукового давления в операторной ЭВМ (см. рис.5.1):

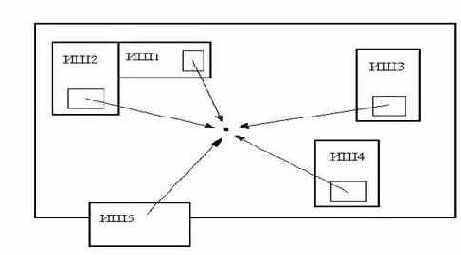

рис.5.1. План помещения с расстановкой источников шума.
